DIBUJO TECNICO INDUSTRIAL
OBJETIVOS
Asegurar la necesaria conexión de contenidos teórico-prácticos en el área de Dibujo Técnico y el Diseño, utilizando estrategias, métodos, técnicas y recursos apropiados.
GENERALIDADES
La Evolución del Dibujo Técnico en la historia es como muchos de los cambios que ha sufrido nuestra actualidad y es, por la concepción de lo que es de ser la expresión comunicativa quizás más dilocuente ya que siempre nos va a dar a entender algo que por la diversidad ideológica para cada persona. En el campo técnico el dibujo tiene diversas formas de proyectar objetos reales y situaciones en las que se envuelve el hombre para la satisfacción plena de la necesidad de espacios que este tiene para el desenvolvimiento cotidiano.
RAMAS DEL DIBUJO TECNICO
Según su objetivo se divide en dos formas:
Dibujo artístico que se realiza libremente y con finalidad estética.
Dibujo técnico que se realiza con otros medios auxiliares, siguiendo normas y fines prácticos.
CONCEPTO DEL DIBUJO TECNICO.
El dibujo técnico es la representación gráfica de un objeto o una idea práctica. Esta representación se guía por normas fijas y preestablecidas para poder describir de forma exacta y clara, dimensiones, formas, características y la construcción de lo que se quiere reproducir.
Tipos de dibujo técnico.
Con el desarrollo industrial y los avances tecnológicos el dibujo ha aumentado su campo de acción.
Los principales son:
Dibujo arquitectónico:
El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros.
Dibujo mecánico:
El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales.
Dibujo eléctrico:
Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad.
Dibujo electrónico:
Se representa los circuitos que dan funcionamiento preciso a diversos aparatos que en la actualidad constituyen un adelanto tecnológico como las computadoras, amplificadores, transmisores, relojes, televisores, radios y otros.
Dibujo geológico:
El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa mucho en minería y en exploraciones de yacimientos petrolíferos.
Dibujo topográfico:
El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos. Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de nivel.
Dibujo urbanístico:
Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos.
IMPORTANCIA DEL DIBUJO TECNICO COMO ELEMENTO DE COMUNICACION.
Es un lenguaje universal con el cual nos podemos comunicar con otras personas, sin importar el idioma.
Emplea signos gráficos, regido por normas internacionales que lo hacen más entendible.
Para que un dibujo técnico represente un elemento de comunicación completo y eficiente, debe ser claro, preciso y constar de todos sus datos; todo esto depende de la experiencia del dibujante en la expresión gráfica que realice, bien sea un croquis, una perspectiva o un plano.
CARACTERÍSTICAS DEL DIBUJO TÉCNICO.
El dibujo técnico posee 3 características que deben ser respetadas a la hora de realizar un trabajo:
Grafico
Universal
Preciso

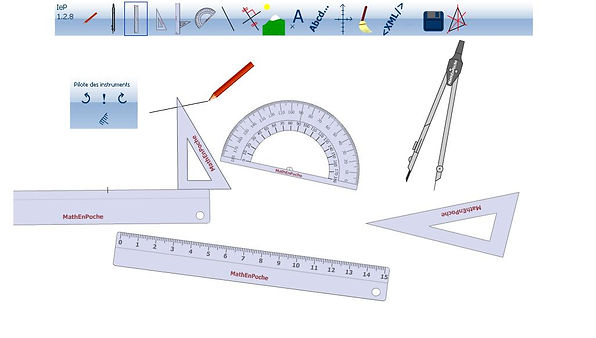

INSTRUMENTOS EMPLEADOS EN EL DIBUJO TÉCNICO
La realización de un dibujo técnico exige cálculo, medición, líneas bien trazadas, precisión en fin, una serie de condiciones que hacen necesario el uso de buenos instrumentos, buenos materiales, y sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante.

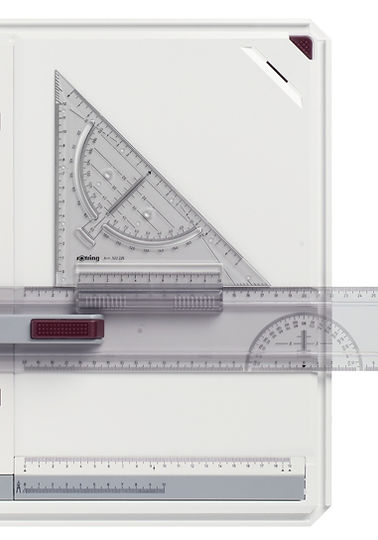

TABLERO DE DIBUJO.
Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo.

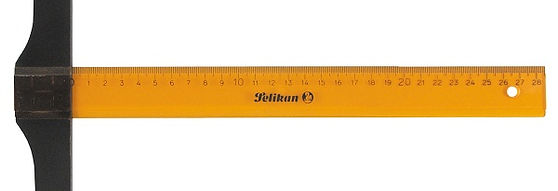

LA REGLA T
Recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o plástico.

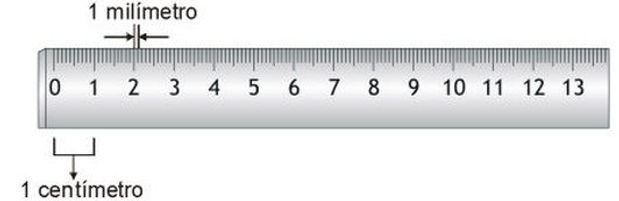

LA REGLA GRADUADA.
Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros

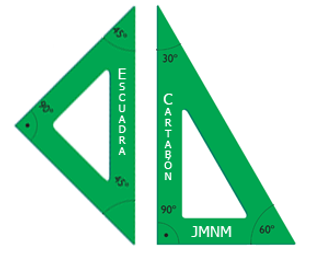

LAS ESCUADRAS.
Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas.
Las escuadras que se usan en dibujo técnico son dos:
La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º.
La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.

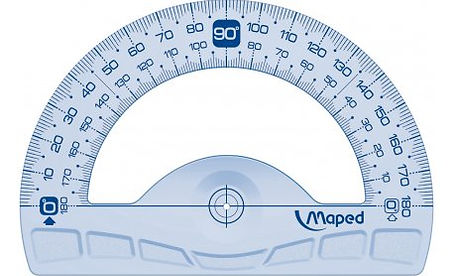

EL TRANSPORTADOR.
Es un instrumento utilizado para medir o transportar ángulos. Son hechos de plástico y hay de dos tipos: en forma de semicírculo dividido en 180º y en forma de círculo completo de 360º.
EL COMPAS.
Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas.
Clases de compás:
Compás de pieza:
Es el compás normal que al que se le puede colocar los accesorios como el portaminas o lápiz.

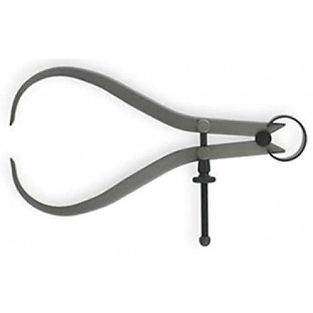

Compás de puntas secas:
Posee en ambos extremos puntas agudas de acero y sirve para tomar o trasladar medidas.
Compás de bigotera:
se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa mediante un tornillo o eje roscado. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.
Compás de bomba:
Se utiliza para trazar arcos o circunferencias muy pequeñas. Está formado por un brazo que sirve de eje vertical para que el portalápiz gire alrededor de él.
Lápices.
Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera.
GRADO DE DUREZA DE LA MINA.
La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro.
Están clasificados por letras y números.
H viene de la palabra hard que significa duro.
F significa firme y la B de black que significa negro.
Los más duros son: 4H, 3H, 2H y H.
Los intermedios son: HB y F.
Los más blandos son: B, 2B, 3B y 4B

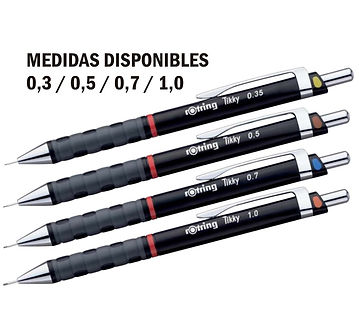

Portaminas o lapiceros.
Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir para escribir o trazar. Las minas son de distinta dureza.

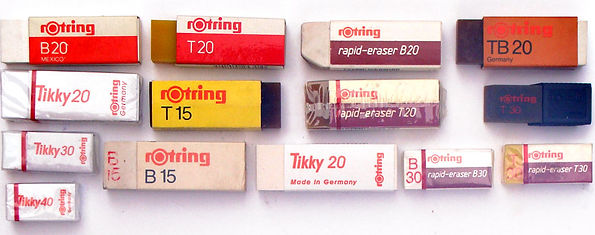

Goma de borrar.
Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel.
El papel.
El papel es una lámina fina hecha de unas pastas de materiales distintos como trapos, madera, cáñamo, algodón y celulosa de vegetales.
Es utilizado en todo el mundo para escribir, imprimir, pintar, dibujar y otros.
Existen de diferentes tipos, tonos y texturas. Pero en el dibujo técnico se utilizan dos clases: el papel opaco y el papel traslúcido.
El papel opaco no es transparente, tiene varios tonos, desde el blanco al blanco amarillento. La cara donde se dibuja es lisa y brillante.
El papel traslúcido es transparente. Es utilizado para dibujos o copias de planos a lápiz o tinta.
La cinta adhesiva.
El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero.

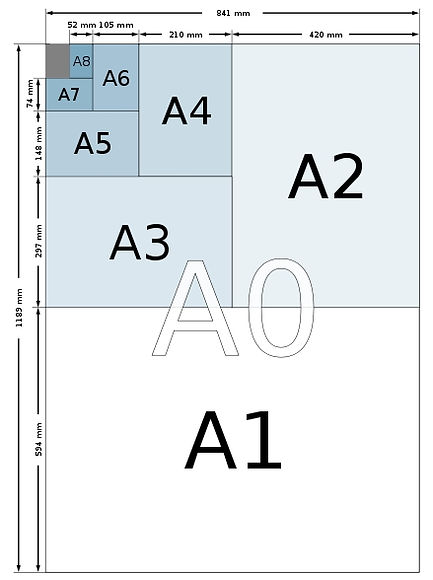

FORMATO DE LAS HOJAS DEL DIBUJO.
Los formatos de papel son los estándares que definen el tamaño del papel utilizado de manera habitual por la industria.
NORMALIZACION

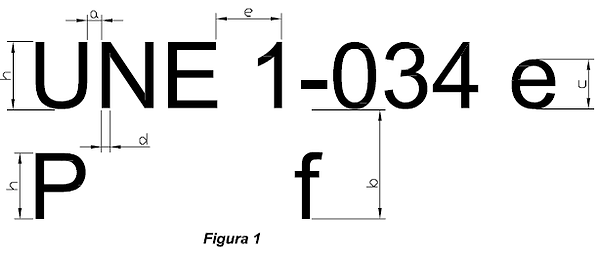

LETRAS Y NUMEROS NORMALIZADOS
La escritura o rotulación es importante en el dibujo técnico, porque es el complemento de la parte gráfica.
Dicha escritura debe ser:
Legible, es decir, que se entienda con facilidad. El plano deberá leerse abierto en su posición natural, con el cajetín en la parte inferior derecha.
Homogénea: o lo que es igual, mantener constante la altura y anchura de los caracteres alfanuméricos (letras y números).
Microfilmado o escaneado: Que la escritura pueda reproducirse con claridad por método fotográfico (microfilmado) o de soporte informático (digitalizado de la página para guardarse en disco duro del ordenador o cualquier otro dispositivo de almacenamiento).

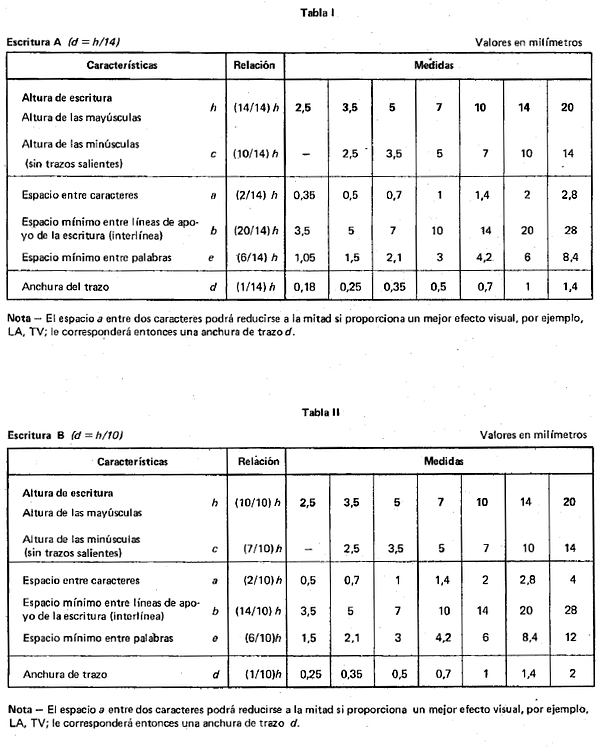

ROTULACION.
Para dibujos escolares se recomienda el rotulado siguiente:

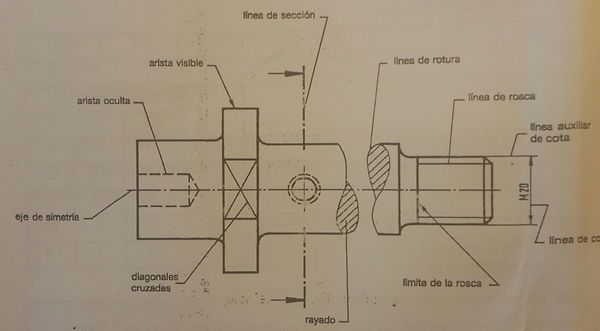

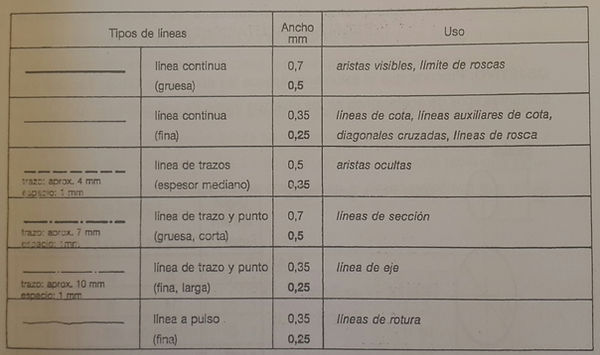

TIPOS DE LINEAS.
