DIBUJO TECNICO INDUSTRIAL
CORTES SECCIONES Y ROTURAS
-
Introducción
-
Tipos de Cortes
-
Roturas
-
Conclusión
Introducción
Si disponemos de una pieza con una serie de mecanizados interiores (taladros, vaciados, etc), nos es imposible penetrar con la mirada en su interior y conocer cuál es su configuración, qué formas presentan, qué posiciones relativas guardan unos con otros, etc. La propia materia del cuerpo nos impide ver lo que alberga en su interior.
Se plantea, pues, la necesidad de arbitrar un medio que facilite conocer la configuración interior de una pieza y que proporcione una manera de expresarla de forma clara, inequÃvoca y sencilla. Asà surge la adopción de un nuevo convencionalismo, aceptado universalmente, cual es el corte de los cuerpos para que al hacer aflorar al exterior su configuración interior, sean de aplicación los convencionalismos establecidos para representar los cuerpos en general.
Debido a que muchas piezas son complejas o detalladas sobre todo en su parte interna, es difÃcil representarlas pues las aristas ocultas no pueden acotarse y en ocasiones tienden a ser muchas. La solución a este problema son los cortes y secciones.

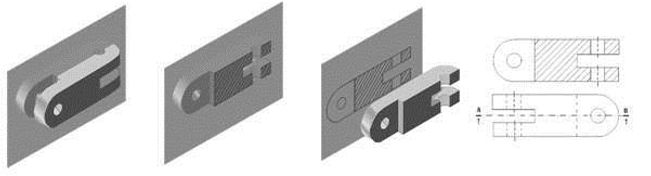

Un corte es una representación de la parte de una pieza que fue dividida a través de un plano de corte donde este último crea una superficie que se representa en una vista junto con todo lo que se encuentra detrás de ella.
El corte se representa en las vistas del dibujo a través de una lÃnea fina de trazo y punto con dos lÃneas gruesas en los extremos, debajo de las cuales se colocan unas flechas que indican el sentido de visualización del corte y sobre ellas dos letras en mayúscula que le dan un nombre al mismo.
Tipos de Cortes
1. Por un solo plano
Cuando el plano de corte coincide con el eje de simetrÃa no es necesario señalarlo porque es fácilmente deducible observando la vista.

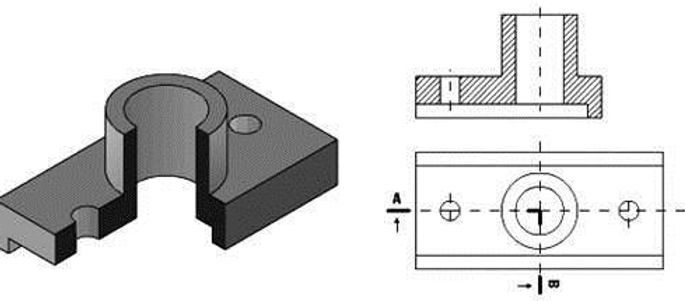

Si la pieza no es simétrica o el plano de corte no pasa por la mitad de la misma es necesario señalar el corte.
2. Por planos paralelos
Se utiliza para piezas que tengan orificios y detalles en planos paralelos. Para representar el corte se considera que ambos planos se desplazan hasta coincidir en uno sólo, es por esto que las intersecciones de corte no se dibujan en las vistas. Cada intersección, incluyendo el inicio y final de corte recibe una letra, es por eso que el corte del ejemplo es A-B-C-D.
3. Con giro
Se utiliza para piezas que tengan orificios y detalles en planos distintos que formen ángulos iguales o superiores a 90 grados. En este tipo de corte se dibuja la sección como si las dos superficies seccionadas estuvieran en el mismo plano de tal forma que uno de los dos gira hasta coincidir con el otro. Por ello la vista del corte tiene una longitud distinta a la del cuerpo. El corte se lee A-0-B donde 0 es la intersección de ambos planos.
4. Semicorte o cuadrante:
5. Parcial
Es un corte muy práctico donde los orificios se encuentran en un pequeño sector de la pieza por lo que no serÃa necesario hacer un corte total, sino que se delimita el corte en base a la zona y se demarca con una lÃnea de trazo fino hecha a mano, interrumpiendo el corte una vez que se abarca toda la parte que se necesita
3. Secciones
Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde este último crea una superficie que se representa en una vista. Las secciones normalmente llevan un rayado de lÃneas de trazo fino paralelas e inclinadas a 45 grados con respecto al eje o base de la pieza.
3.1 Tipos de Secciones:

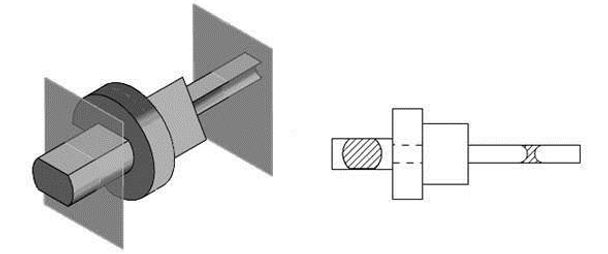

1. Sección Abatida
Son secciones cuyo plano de corte se gira 90 grados en relación al plano de proyección para hacerlas coincidir con éste.
2. Sección Desplazada
Son secciones que se utilizan debido a que las mismas no pueden abatirse dentro del dibujo por las dimensiones de la pieza y se representan fuera de la vista.
El contorno de la sección se dibuja con lÃnea de trazo grueso y en este caso el plano de corte si se marca sobre la vista.
Roturas
Cuando se dibujan objetos muy largos que por sus dimensiones queden muy ajustados o no quepan dentro del espacio de papel, se elimina a través de las roturas una parte de la pieza que no es necesaria para su comprensión, por lo tanto, las roturas ahorran espacio en la representación y la limitan a las partes suficientes para su definición y acotación, sin embargo siempre se debe indicar con una cota la longitud total de la pieza.
EL ROSCADO
Es la operación de mecanizado que tiene como fin realizar la rosca en una varilla (tornillo) o agujero (tuerca) arrancando viruta del material.
ROSCA
Es la mecanización helicoidal interior (tuercas) y exterior (tornillos, espárragos, husillos) sobre una superficie cilÃndrica. Estas formas tienen la finalidad de usarse como sistema de unión y sujeción.
Tipos de Roscas
Además de la gran división entre roscas cónicas y roscas cilÃndricas, existe una clasificación más detallada de las mismas, según su forma, la amplitud de sus estrÃas (el paso) y otras caracterÃsticas.

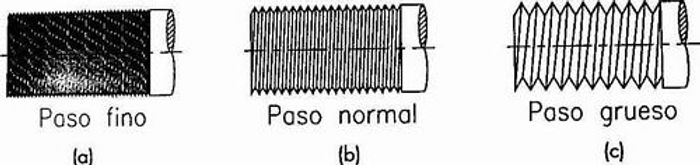

Roscas de Paso Grueso:
como su nombre lo indica, el paso, es decir, la amplitud de cada estrÃa, es amplio. Por lo tanto, este tipo de rosca no tiene gran precisión en cuanto a la unión del elemento que se inserta (el macho) y la pieza hueca donde se instala (la hembra). Se utilizan para trabajos normales que requieran firmeza aunque no una unión tan estrecha.
